优化DynamipsGUI与思科模拟器调试指南

DynamipsGUI模拟器与思科模拟器的调试指南

DynamipsGUI模拟器，又称小凡模拟器，是一款功能强大的工具，专为网络工程师和学生设计，用于模拟真实的思科网络设备环境。通过它，用户可以在个人电脑上运行思科设备的IOS系统，进行各种网络实验，以熟悉和掌握思科的配置命令和网络知识。本文将详细介绍如何调试DynamipsGUI模拟器及思科模拟器，帮助读者更好地理解和运用这一工具。

一、安装与基本配置

首先，确保你已经安装了最新版本的DynamipsGUI模拟器。安装过程相对简单，只需双击安装包，按照提示进行下一步操作，接受许可协议，选择自定义安装路径（注意备份系统以保留已安装的模拟器），并在安装过程中安装WinPcap，这是模拟器正常运行的必要组件。

完成安装后，你需要准备一些基本的文件，包括.cbin后缀的思科路由器IOS文件，例如c3640-jk9o3s-m.12.4(16).bin。这些文件可以在网上找到，并需要根据你的实验需求进行选择和下载。

二、搭建网络环境

在调试之前，你需要先搭建一个网络环境。假设你要构建一个包含两台路由器R1和R2的简单网络环境，它们通过S0/0接口直连。

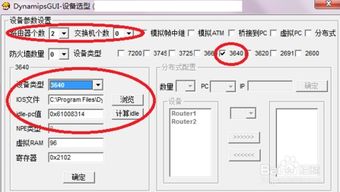

1. 启动模拟器：打开DynamipsGUI模拟器，选择所需数量的路由器（本例中为2个），并指定设备类型为3640。

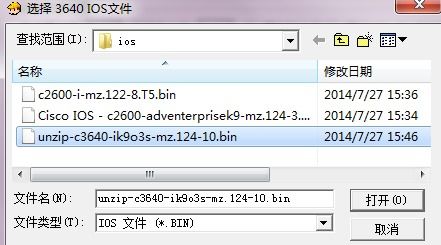

2. 加载IOS文件：选择对应的IOS文件，例如c3640-jk9o3s-m.12.4(16).bin，加载到模拟器中。

3. 创建接口并连接：在模拟器中创建路由器接口，并根据拓扑图将它们连接起来。

三、配置路由器接口

完成网络环境的搭建后，接下来需要配置路由器接口。

1. 启动路由器：在模拟器中找到并双击路由器运行的执行文件（例如Router1.bat和Router2.bat），等待加载完成思科3640设备的IOS系统文件。

2. 进入配置模式：在加载完成后，系统会提示是否进入初始配置对话模式，输入[n]并回车确认。然后输入`enable`进入特权模式，再输入`conf t`进入全局配置模式。

3. 配置接口IP地址：输入`int e 0/0`进入要配置的接口模式，配置这个接口IP地址，例如192.168.0.1，然后使用`no shut`命令打开端口。按`Ctrl+C`退出配置模式。

4. 重复配置：在另一个路由器的接口上重复上述步骤，配置IP地址为192.168.0.2，并同样打开端口。

四、测试网络连接

配置完成后，接下来是测试网络连接是否正常。

1. 在路由器上ping对方：在第一个路由器上使用命令`ping 192.168.0.2`，在第二个路由器上使用命令`ping 192.168.0.1`。如果两者都能ping通，表示网络连接正常，实验成功。

五、高级配置与调试

除了基本的网络连接测试，DynamipsGUI模拟器还支持更多高级的网络配置和调试功能。

1. 配置路由协议：你可以配置静态路由、OSPF、EIGRP等路由协议，以实现不同网络间的通信。在配置模式下，使用`router ospf 1`等命令来配置OSPF路由协议，然后定义网络范围和区域。

2. 故障排查：通过模拟器，你可以模拟各种网络故障，如接口故障、线路故障等，并学习如何排查和解决这些故障。使用`show ip interface brief`等命令来查看接口状态，帮助定位问题。

3. 性能测试：你可以进行网络性能测试，如吞吐量测试、延迟测试等，以评估网络的性能表现。这通常需要一些额外的工具和命令，如`ping -t`和`traceroute`。

4. 网络安全设置：通过模拟器，你还可以学习和实践网络安全设置，如配置访问控制列表（ACL）、配置NAT等。这些设置可以帮助你更好地理解网络安全的基本概念和实践操作。

六、调试技巧与最佳实践

在调试DynamipsGUI模拟器时，有一些技巧和最佳实践可以帮助你更高效地完成工作。

1. 备份配置文件：在进行任何配置之前，建议备份当前的配置文件。这样，在出现问题时，你可以快速恢复到之前的配置状态。

2. 使用命令行接口（CLI）：熟练掌握思科的命令行接口（CLI）操作是提高网络管理技能的关键。通过反复练习和使用CLI命令，你可以更加熟悉和掌握思科设备的配置和管理方法。

3. 查看日志和错误信息：当出现问题时，查看路由器的日志和错误信息可以帮助你快速定位问题所在。使用`show logging`等命令来查看日志信息。

4. 利用模拟器的特性：DynamipsGUI模拟器具有许多特性，如实时保存和加载配置、模拟不同型号的设备等。利用这些特性可以帮助你更高效地进行实验和调试工作。

5. 参考文档和社区资源：在调试过程中，如果遇到问题或不确定如何进行下一步操作，可以参考官方文档或社区资源。这些资源通常提供了详细的步骤和解决方案，可以帮助你快速解决问题。

七、总结

DynamipsGUI模拟器是一款功能强大的工具，可以帮助网络工程师和学生更好地学习和掌握思科设备的配置和管理方法。通过本文的介绍，相信你已经了解了如何调试DynamipsGUI模拟器及思科模拟器的基本步骤和技巧。在实际使用中，不断练习和学习是提高自己技能的关键。希望本文能对你有所帮助！
