CAD中怎样通过一点绘制已知直线的垂线？

CAD（计算机辅助设计）是一款广泛应用于工程设计和制图领域的软件。在CAD中，绘制垂线是一项基础且重要的技能，尤其在需要精确控制图形元素关系的场景中。本文将详细介绍如何在CAD中通过一点绘制已知直线的垂线，涵盖多种方法和技巧，帮助用户提高绘图效率和质量。

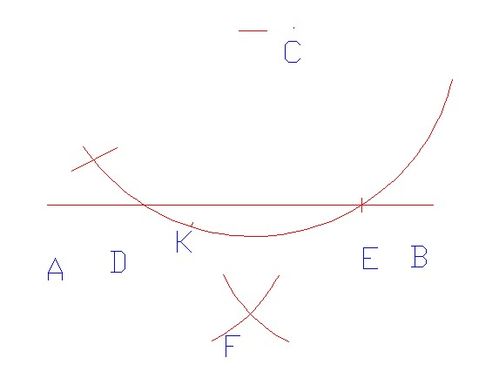

方法一：利用直线命令与角度设置

1. 打开CAD软件：启动你的CAD软件，可以是中望CAD、AutoCAD或浩辰CAD等。

2. 绘制已知直线：在绘图区域中任意绘制一条直线作为参照。

3. 调用直线命令：在命令行中输入`L`（LINE的缩写），按下回车键确认，或者点击工具栏中的“直线”按钮。

4. 设置角度：

输入`XL`命令，回车确认。

输入`A`，回车确认以选择通过角度绘制直线。

输入`R`，回车确认以指定参照对象，然后选择你之前绘制的直线。

输入角度值`90`，回车确认。

5. 选择通过点：此时，你可以通过任意点绘制已知直线的垂线。将光标移动到目标点，点击鼠标左键确认。

6. 完成垂线：拖动鼠标以确定垂线的长度，然后点击鼠标左键完成绘制。

方法二：使用对象捕捉与正交模式

1. 启用对象捕捉：

在AutoCAD中，可以通过命令行输入`OSNAP`或点击工具栏中的“对象捕捉”按钮来启用该功能。

在浩辰CAD中，可以在菜单栏中选择【工具】—【绘图设置】，然后勾选【启用对象捕捉】和【垂足】。

2. 选择直线命令：调用直线命令，可以通过输入`L`或点击工具栏中的“直线”按钮。

3. 利用对象捕捉：

将光标移动到已知直线上，直到它捕捉到直线的垂足点（对象捕捉会自动标记）。

按住Shift键并沿垂直方向拖动鼠标，以绘制垂线。

4. 完成绘制：点击鼠标左键以确认垂线的终点，完成绘制。

4. 开启正交模式：

在CAD中，正交模式可以通过按`F8`键开启或关闭。正交模式允许你仅绘制水平或垂直的线条。

在正交模式下，选择直线命令，将光标移动到起点位置，然后沿垂直方向拖动鼠标，即可绘制出垂线。

方法三：使用偏移命令

1. 选择基准线：在CAD中，选择你希望生成垂线的已知直线作为基准线。

2. 调用偏移命令：在命令行中输入`O`（OFFSET的缩写），按下回车键确认。

3. 指定偏移距离：输入偏移距离，即垂线的长度，然后按下回车键。

4. 选择偏移方向：

在命令行中输入`T`，回车确认以选择通过点的方式指定偏移方向。

然后选择你希望垂线经过的点。

或者，简单地在命令行中输入`90`以选择垂直方向，并确认。

5. 完成偏移：按下回车键确认，CAD将生成一条与基准线垂直的新直线。

方法四：利用极轴追踪

1. 启用极轴追踪：

在浩辰CAD中，可以通过快捷键`F10`启用极轴追踪。

在【草图设置】对话框中，切换到【极轴追踪】选项卡，设置【极轴角】的增量角为`90`度。

2. 调用直线命令：输入`L`调用直线命令。

3. 绘制垂线：

在绘制直线时，极轴追踪会自动为你显示90度的辅助线。

将光标移动到目标点，并沿辅助线方向拖动鼠标，直到达到所需长度。

点击鼠标左键确认垂线的终点。

方法五：综合使用捕捉与极轴追踪

1. 启用对象捕捉与极轴追踪：按照前面的步骤，同时启用对象捕捉和极轴追踪功能。

2. 调用直线命令：输入`L`调用直线命令。

3. 捕捉垂足点：

将光标移动到已知直线上，等待对象捕捉标记垂足点。

当光标捕捉到垂足点时，极轴追踪会自动为你显示垂直方向的辅助线。

4. 绘制垂线：

沿着极轴追踪的辅助线方向拖动鼠标，直到达到所需长度。

点击鼠标左键确认垂线的终点。

注意事项与技巧

保持精确：在绘制垂线时，务必确保你的输入和捕捉都准确无误，以避免误差。

使用快捷键：熟练掌握CAD中的快捷键可以大大提高你的绘图效率。

对象捕捉与极轴追踪：这两种功能在绘制精确图形时非常有用，可以组合使用以提高准确性。

选择合适的绘图方法：根据你的具体需求和场景，选择合适的绘图方法可以提高效率和质量。

通过本文的介绍，你可以了解到在CAD中通过一点绘制已知直线的垂线的多种方法。每种方法都有其适用的场景和优点，你可以根据自己的需求和绘图习惯来选择最适合的方法。掌握这些技巧将帮助你更加高效地完成CAD绘图任务，提高你的工作效率和质量。
