解锁建筑施工图的阅读秘籍

建筑施工图应该怎么看

建筑施工图是建造房屋的重要依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。掌握如何看懂建筑施工图，对于施工人员、工程师以及相关专业人士至关重要。以下从多个维度详细解析如何看建筑施工图。

一、建筑施工图的基本构成

建筑施工图通常包括建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图。除此之外，还有结构施工图和设备施工图。结构施工图主要包括基础平面图、基础剖面图、楼层结构布置图、柱梁板配筋图等；设备施工图则包括采暖施工图、电气施工图、通风施工图和给排水施工图。

二、阅读建筑施工图的步骤

1. 仔细阅读设计说明

设计说明是图纸的“前言”，通过阅读设计说明，可以了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求。在思想上形成一个初步印象，为接下来的看图工作奠定基础。

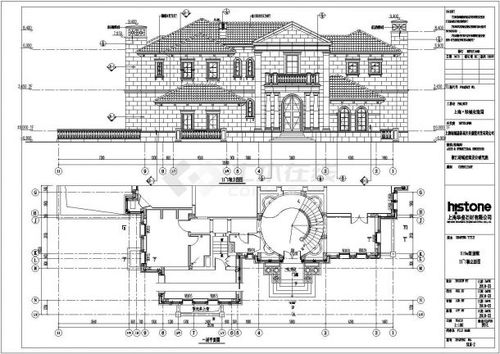

2. 看平面图

平面图展示了房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置。平面图可以帮助我们对建筑物形成一个平面概念，为看立面图、剖面图打好基础。

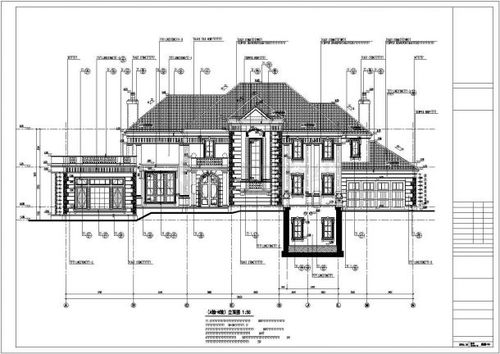

3. 看立面图

立面图展示了建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等。立面图帮助我们了解建筑物的外观特征。

4. 看剖面图

剖面图主要展示剖面部分的各部位标高变化和室内情况。通过剖面图，我们可以了解建筑物的内部结构、楼层标高、屋顶标高等信息。

5. 看结构图

结构图展示了平面图、立面图、剖面图等建筑图与结构图之间的关系，帮助我们加深对整个工程的理解。

6. 详细阅读大样图或节点图

根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图。大样图和节点图通常提供了详细的构造做法和材料要求。

三、阅读建筑施工图的关键要素

1. 标高

标高分为绝对标高和相对标高。绝对标高以青岛附近的黄海平均海平面为基准点，用于精确定位建筑高度。相对标高则以建筑一层室内地面为基准点，便于在图纸上直观表示楼层间的相对高度。

2. 指北针

指北针在图上以针尖指向北方向，辅助阅读者确定建筑的方位。看图方向遵循上北下南、左西右东的原则。

3. 定位轴线

定位轴线是确定建筑主要结构位置的线，如开间或柱距、进深或跨度等。轴线编号遵循GB/T 50001-2001房屋建筑制图统一标准，横向用阿拉伯数字，竖向用大写拉丁字母，避免I、O、Z的使用以减少混淆。

4. 剖视的剖切符号

剖视的剖切符号包括“剖切视图符号”和“剖面图（断面图）符号”，前者展示除断面外的可见投影，后者仅表示断面形状，不包括其他可见投影。

5. 索引符号与详图符号

索引符号与详图符号用于指示施工图中无法清晰表达的局部，需另行绘制详图以方便施工。引出线通过细实线在图样上标识特定部位，注以文字说明、尺寸标注和索引详图等信息。

6. 断开连接符号

断开连接符号用于表示较长构件的断开绘制，以连接符号表示断开处，便于表示相同或规律变化的形状。

7. 对称符号

当建筑图形对称时，仅需绘制图形的一半，并标注对称符号。

四、阅读建筑施工图的注意事项

1. 理清顺序，循序渐进

阅读建筑施工图应按照一定的顺序进行，通常是先看设计说明，再看平面图、立面图、剖面图，最后看结构图和大样图。这样循序渐进，才能理解设计意图，看懂设计图纸。

2. 注意图纸之间的相互关系

一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。在看图时，必须以平面图中的轴线编号、位置为基准，弄清每张图纸之间的相互关系。

3. 抓住每张图纸中的关键

平面图中的关键包括门是里开外开、轴线是正中偏中、朝向是东南西北、墙厚是一砖几砖等；立面图中要掌握门窗洞口的标高尺寸；剖面图中要掌握楼层标高、屋顶标高；结构图中要掌握基础、墙、梁、柱、板、屋盖系统的设计要求等。

4. 了解工程的特点和要求

在熟悉每一份施工图纸时，必须了解该项工程的特点和要求，包括地基基础的处理方案和要求达到的技术标准、对特殊部位的处理要求、对材料的质量标准或对特殊材料的技术要求等。

5. 核对图纸与表格

施工图纸通常还包括各种表格，如室内、外做法表、门、窗表、构件表、钢筋表等。在看施工图时，最好先将自己看图时理解到的各种数据与有关表中的数据进行核对，以确保图纸及理解均无错误。

6. 注意图纸中的错误和遗漏

由于种种原因，设计图纸中可能出现某些错误和遗漏，如总尺寸与细部尺寸不符、大样与小样尺寸两样、建筑图上的墙梁位置与结构图错位等。因此，在看图时必须一丝不苟，发现此类问题后应及时与设计人员沟通解决。

7. 结合学习其他专业图纸

对于大型工程，有总平面布置图、土方平衡图、水暖电图、设备基础施工图等。这些各个专业的图纸组成了一个工程项目完整的总体，必须互相呼应，相辅相成。因此，在看土建图时要注意结合学习其他专业图纸。

五、结语

看懂建筑施工图需要一定的专业知识和实践经验。通过掌握阅读步骤、关键要素和注意事项，我们可以逐步提高自己的识图能力，为工程项目的顺利进行提供有力保障。希望以上内容能够帮助读者更好地理解和阅读建筑施工图。
