如何在SolidWorks中生成工程图？

SolidWorks怎么生成工程图

SolidWorks是一款强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、产品开发和工程领域。工程图是设计和制造过程中的重要文件，它能够详细地展示零件和装配体的尺寸、形状和装配关系。本文将详细介绍如何在SolidWorks中生成工程图，帮助用户全面掌握这一技能。

一、准备工作

在开始生成工程图之前，需要先进行一些准备工作，包括打开SolidWorks软件、加载所需的零件或装配体文件。

1. 启动SolidWorks：

双击桌面上的SolidWorks图标，启动软件。

2. 打开零件或装配体文件：

通过“文件”菜单中的“打开”选项，找到并加载要生成工程图的零件或装配体文件。

二、从零件或装配体生成工程图

SolidWorks允许用户从零件或装配体文件中直接生成工程图，这是最常用的一种生成工程图的方法。

1. 新建工程图文件：

在零件或装配体文件中，点击标准工具栏上的“从零件/装配体制作工程图”按钮，或者在“文件”菜单中选择“新建”，然后选择“工程图”。

在弹出的“图纸格式/大小”对话框中，选择一个合适的图纸模板，然后点击“确定”。

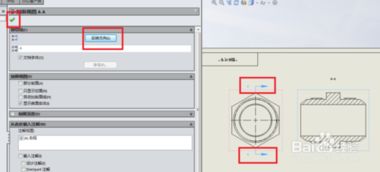

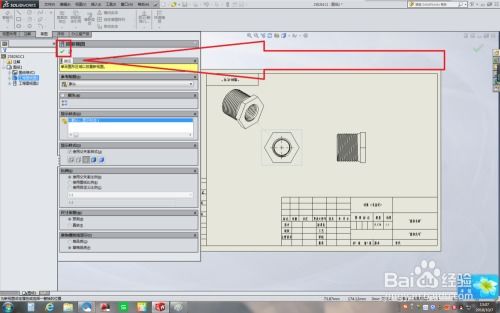

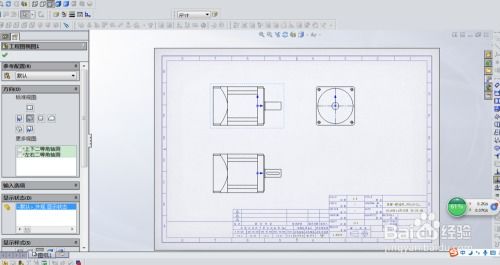

2. 插入视图：

此时，“视图调色板”将在窗口右侧打开。单击“钉住视图调色板”，确保它在工作时保持可见。

从视图调色板中拖动所需的视图（如标准三视图、剖视图、局部放大图等）到工程图图纸中。

在工程视图或投影视图的PropertyManager中设置选项，如视向、显示样式、比例等。

3. 调整视图：

可以通过拖动视图边界调整视图的大小和位置，以充分利用图纸空间。

可以添加多个视图，并根据需要进行旋转、对齐等操作。

4. 标注尺寸：

使用尺寸/几何关系工具栏上的智能尺寸工具，为视图中的实体标注尺寸。

可以选择标注线性尺寸、角度尺寸、半径尺寸等，并根据需要调整尺寸样式和精度。

5. 添加注解：

使用注解工具栏上的工具，添加注解（如注释、形位公差符号、零件序号等）。

这些注解有助于更好地理解工程图，并为制造和装配提供必要的信息。

6. 保存工程图：

完成工程图的绘制和标注后，点击“文件”菜单中的“保存”选项，将工程图保存为.slddrw格式的文件。

三、制作不包含模型的工程图

有时，用户可能需要制作不包含具体模型的工程图，比如绘制一些示意性的草图或模板。在SolidWorks中，这也是可以实现的。

1. 新建工程图文件：

在SolidWorks软件中，点击“文件”菜单中的“新建”选项，然后选择“工程图”。

在弹出的“图纸格式/大小”对话框中，选择一个合适的图纸模板，然后点击“确定”。

2. 绘制草图：

使用草图工具栏上的工具（如直线、矩形、圆等），在图纸上绘制所需的草图实体。

可以通过调整实体的位置和大小，来创建所需的图形。

3. 标注尺寸：

使用尺寸/几何关系工具栏上的智能尺寸工具，为草图实体标注尺寸。

可以根据需要调整尺寸样式和精度，以确保标注的准确性和清晰度。

4. 添加注解：

使用注解工具栏上的工具，添加所需的注解（如注释、符号等）。

这些注解有助于更好地理解草图的内容和用途。

5. 保存工程图：

完成草图的绘制和标注后，点击“文件”菜单中的“保存”选项，将工程图保存为.slddrw格式的文件。

四、自定义图纸格式和样式

SolidWorks允许用户自定义图纸格式和样式，以满足特定的设计需求和标准。

1. 自定义图纸格式：

在工程图文件中，点击“文件”菜单中的“图纸格式/大小”选项。

在弹出的对话框中，可以选择一个现有的图纸格式进行编辑，或者创建一个新的图纸格式。

通过调整图纸的边距、标题块、比例等参数，来创建符合要求的图纸格式。

2. 自定义样式：

在工程图文件中，点击“工具”菜单中的“选项”选项。

在弹出的对话框中，选择“文档属性”选项卡，然后点击“尺寸”或“注解”等子选项卡。

在这里，可以自定义尺寸样式、注解样式等，以满足特定的设计要求。

五、打印和输出工程图

完成工程图的绘制和标注后，用户可以将工程图打印出来或导出为其他格式的文件。

1. 打印工程图：

在工程图文件中，点击“文件”菜单中的“打印”选项。

在弹出的打印对话框中，选择打印机、纸张大小、打印方向等参数。

点击“打印”按钮，将工程图打印出来。

2. 导出工程图：

在工程图文件中，点击“文件”菜单中的“另存为”选项。

在弹出的对话框中，选择一个合适的文件格式（如PDF、DWG等），然后保存工程图。

导出的工程图文件可以在其他软件中进行查看和编辑。

结语

SolidWorks作为一款功能强大的三维CAD软件，在生成工程图方面提供了丰富的功能和选项。通过本文的介绍，用户可以掌握从零件或装配体生成工程图的基本方法，以及制作不包含模型的工程图、自定义图纸格式和样式、打印和输出工程图等高级技巧。希望这些内容能够帮助用户更好地利用SolidWorks进行工程设计和制造工作。
