胶水双核芯片封装实现机制解析

胶水双核，一个听起来颇为奇特的名字，实则揭示了处理器制造技术中的一种创新方法。这项技术通过独特的封装工艺，将两个或更多的高性能芯片如同黏合的艺术品般融合在一起，形成一个集成的双核系统。这种创新的设计方式，就像胶水将不同元素紧密地连接，不仅赋予了处理器更强大的运算能力和更高的能效比，还优化了散热设计，使得胶水双核处理器在处理多任务时能游刃有余。那么，胶水双核究竟是如何实现芯片封装的呢？

一、胶水双核的定义与起源

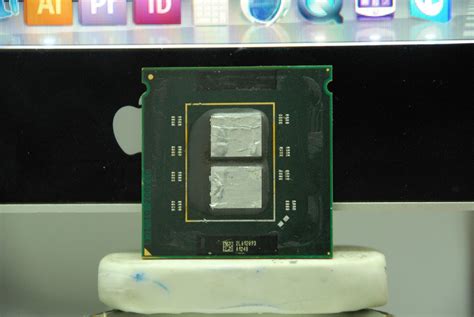

胶水双核，顾名思义，是使用特殊方法将两个或更多芯片封装在一起制造的处理器。这一名称的由来，正是因为这种特殊方法看起来就像是将两个或更多核心用胶水粘在一起。其实，这里的“胶水”并非我们日常生活中的普通胶水，而是高科技的粘合材料，它能保证芯片间的无缝连接，同时保持信号传输的高效稳定。

胶水双核的概念最早可以追溯到上世纪90年代。1995年，Intel发布了Pentium Pro处理器，这是首款支持超过4GB内存的处理器，也是首款采用了P6架构的处理器。由于当时CPU的制造工艺还停留在350nm-500nm阶段，高速二级缓存单元还不能直接与运算核心加工在同一个晶圆颗粒上面。因此，Pentium Pro采用了两颗晶圆颗粒分别加工运算核心和缓存，然后再将它们“胶合”在一起的方法。这一设计虽然并非严格意义上的“双核”，但已经初具胶水双核的雏形。

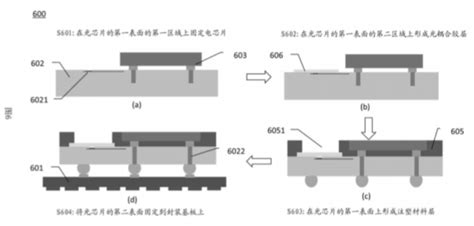

二、胶水双核的封装工艺

胶水双核的封装工艺是一个复杂而精细的过程，它涉及多个步骤和高精度的技术。以下是胶水双核封装工艺的主要步骤：

1. 芯片准备：首先，需要准备好要进行封装的芯片。这些芯片通常是经过严格测试和筛选的高性能芯片，以确保它们的质量和性能。

2. 芯片粘接：在这一步骤中，会使用特殊的粘合材料将两个或更多的芯片粘合在一起。这种粘合材料不仅要具有足够的粘合力，以确保芯片间的稳定连接，还要具有良好的导电性和热导性，以确保信号传输的高效稳定和散热效果。在粘接过程中，需要严格控制温度、压力和时间等参数，以确保粘接质量和芯片性能。

3. 引线焊接：完成芯片粘接后，接下来需要进行引线焊接。这一步骤的目的是将芯片上的引脚与封装基板上的焊盘连接起来，以实现信号的传输。引线焊接通常使用高纯度的金线、铜线或铝线，通过超声波焊接或热压焊接等方法进行。焊接过程中需要严格控制焊接温度和时间等参数，以避免对芯片造成损伤。

4. 封装与保护：完成引线焊接后，接下来需要对芯片进行封装和保护。这一步骤通常使用塑封材料将芯片和引线包裹起来，以形成一个完整的封装体。封装材料不仅要具有良好的绝缘性和耐腐蚀性，还要具有一定的机械强度和耐热性。在封装过程中，需要严格控制封装温度和压力等参数，以确保封装质量和芯片性能。

5. 测试与筛选：完成封装后，需要对封装体进行测试和筛选。这一步骤的目的是检查封装体的质量和性能是否符合要求。测试通常包括功能测试、性能测试和可靠性测试等方面。通过测试和筛选，可以确保封装体的质量和性能达到设计要求。

三、胶水双核的优势与挑战

胶水双核技术具有多个显著的优势，使得它在处理器制造领域得到了广泛应用。

1. 性能提升：通过将两个或更多的高性能芯片封装在一起，胶水双核可以显著提升处理器的整体性能。这种性能提升主要来自于芯片间的并行处理和协同工作，使得处理器能够更快地处理数据和执行任务。

2. 灵活性：胶水双核技术具有较高的灵活性。它可以根据需要选择不同性能和功能的芯片进行封装，以满足不同应用场景的需求。这种灵活性使得胶水双核能够广泛应用于各种领域，包括计算机、服务器、嵌入式系统等。

3. 成本效益：相比于单个高性能芯片，胶水双核可以通过组合多个较便宜的芯片来实现相似的性能水平。这有助于降低生产成本，提高产品的性价比。

然而，胶水双核技术也面临一些挑战。

1. 功耗和散热：由于胶水双核包含多个芯片，因此其功耗和散热问题相对突出。为了解决这个问题，需要采用先进的散热技术和材料，以确保处理器的稳定运行。

2. 信号传输延迟：虽然胶水双核使用高科技的粘合材料和引线焊接技术来确保芯片间的信号传输高效稳定，但仍然存在一定的信号传输延迟。这种延迟可能会对处理器的性能产生一定影响。

3. 封装复杂度：胶水双核的封装工艺相对复杂，需要高精度的技术和设备来支持。这增加了封装成本和难度，也对封装厂的技术水平提出了更高要求。

四、胶水双核的应用与发展

胶水双核技术在处理器制造领域得到了广泛应用，并推动了处理器性能的提升和成本的降低。目前，许多知名的处理器制造商都采用胶水双核技术来生产高性能处理器。例如，AMD的早期Zen架构处理器中，就采用了多芯片封装的方式。虽然Zen1架构处理器在一些方面的延迟表现并不理想，但随着技术的不断进步和优化，胶水双核的性能已经得到了显著提升。

未来，随着处理器制造工艺的不断进步和封装技术的不断创新，胶水双核技术有望进一步发展。例如，通过采用更先进的粘合材料和引线焊接技术，可以进一步降低信号传输延迟和提高封装质量。此外，还可以结合其他先进技术，如3D封装、异构集成等，来进一步提升处理器的性能和灵活性。这些技术的发展将为胶水双核在更广泛的应用领域提供更大的发展空间和机遇。

总之，胶水双核作为一种创新的处理器制造技术，通过独特的封装工艺将多个高性能芯片融合在一起，实现了性能的提升和成本的降低。虽然面临一些挑战，但随着技术的不断进步和优化，胶水双核有望在更广泛的领域发挥更大的作用。
