如何在CATIA中绘制三视图？

CATIA作为一款广泛应用于机械设计、航空航天、汽车制造等领域的三维CAD软件，其强大的功能和灵活性使得它成为工程师们不可或缺的工具之一。在产品设计过程中，三视图的绘制是必不可少的一个环节，它能够帮助工程师清晰地表达物体的形状、尺寸以及空间位置关系。本文将以“CATIA怎么绘制三视图”为核心，详细介绍如何利用CATIA软件高效、准确地完成三视图的绘制工作。

在使用CATIA绘制三视图之前，首先需要确保已经熟练掌握了软件的基本操作，包括界面布局、菜单命令、工具栏按钮等。同时，对于将要绘制的零件或组件，应有清晰的几何尺寸和空间结构认识。这是绘制准确三视图的基础。

一、创建新零件或打开现有模型

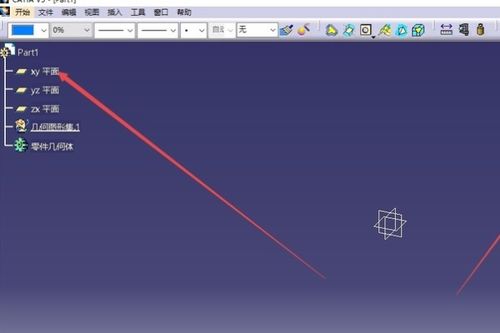

打开CATIA软件后，根据需要选择创建新零件或打开已有模型。如果创建新零件，需设置零件的名称、单位、材料等基本属性。打开已有模型时，需确保模型文件完整、无损坏，并且已经加载到工作区。

二、设置绘图视图

在CATIA中，绘图视图是通过视图布局来管理的。可以通过以下步骤设置绘图视图：

1. 在工作区中找到并激活绘图模块。通常，绘图模块位于软件界面的一个独立标签页中。

2. 在绘图模块中，选择“新建视图”命令。系统会弹出一个对话框，要求用户指定视图类型、比例、位置等参数。

3. 根据需要选择视图类型。对于三视图来说，通常需要选择主视图、俯视图和左视图。主视图通常展示零件的正面投影，俯视图展示零件的顶部投影，左视图展示零件的左侧投影。

4. 设置视图比例。比例决定了视图中的物体尺寸与实际尺寸之间的对应关系。通常，可以根据设计标准或客户需求选择合适的比例。

5. 指定视图位置。在绘图区域中，可以通过鼠标拖动来调整视图的位置和大小，以确保各个视图之间不会相互重叠或遮挡。

三、绘制主视图

1. 在设置好主视图后，可以开始绘制零件的主视图。首先，利用CATIA提供的绘图工具（如直线、圆、矩形等）根据零件的几何尺寸绘制出零件的正面投影。

2. 绘制过程中，要注意保持绘图的准确性和清晰性。对于复杂的几何形状，可以将其分解为多个简单的几何元素进行绘制。

3. 在绘制过程中，可以随时使用CATIA提供的测量工具来检查绘图的准确性。例如，可以使用距离测量工具来检查两条直线之间的距离是否符合设计要求。

四、绘制俯视图和左视图

1. 完成主视图的绘制后，接下来需要绘制俯视图和左视图。这两个视图可以通过投影关系从主视图中派生出来。

2. 在绘制俯视图时，根据零件的顶部投影形状，使用绘图工具绘制出俯视图。注意保持俯视图与主视图之间的投影关系一致。

3. 同样地，在绘制左视图时，根据零件的左侧投影形状绘制出左视图。也要确保左视图与主视图和俯视图之间的投影关系一致。

五、添加尺寸标注和注释

1. 完成三视图的绘制后，需要为视图添加尺寸标注和注释以说明零件的尺寸和制造要求。在CATIA中，可以使用尺寸标注工具来添加尺寸标注。

2. 选择合适的尺寸标注类型（如线性标注、角度标注等），并在视图上指定标注的位置和方向。系统会自动计算并显示标注值。

3. 除了尺寸标注外，还可以添加文本注释来进一步说明零件的设计意图或制造要求。使用文本工具在视图上添加注释内容，并设置字体、大小和颜色等属性。

六、检查与修正

1. 在完成三视图的绘制和标注后，需要对视图进行仔细的检查和修正以确保其准确性和完整性。检查内容包括但不限于：尺寸标注是否准确、视图是否清晰、投影关系是否正确等。

2. 如果发现错误或遗漏之处，应及时进行修正。修正过程中要注意保持绘图的连贯性和一致性，避免引入新的错误。

七、保存与导出

1. 在确认三视图无误后，可以将其保存到CATIA的文件系统中供后续使用或修改。保存时可以选择合适的文件格式（如CATPart、CATDrawing等）以满足不同的需求。

2. 如果需要将三视图导出为其他格式的文件（如PDF、DWG等），可以使用CATIA提供的导出功能。选择导出选项并指定目标文件格式和路径后，系统会自动将三视图转换为指定的格式并保存到指定位置。

八、总结

利用CATIA绘制三视图是一个既严谨又高效的过程。通过熟练掌握软件的基本操作和绘图技巧，工程师们可以轻松地完成各种复杂零件的三视图绘制工作。同时，借助CATIA提供的强大功能和工具，还可以进一步提高绘图的准确性和效率。在未来的工作中，随着技术的不断进步和应用的不断扩展，CATIA将继续发挥其重要作用，为工程师们提供更加高效、
